芯瑞科技创新力作——青龙架构光模块
在现代高速数据通信领域，光模块作为光纤通信系统的核心组件，其性能与稳定性直接决定了整个网络系统的效率和可靠性。芯瑞科技股份有限公司，作为行业内的佼佼者，凭借其深厚的技术积累和不断创新的精神，成功推出了基于青龙架构的航插式光模块，为市场带来了全新的高性能解决方案。
青龙架构的独特优势
青龙架构是芯瑞科技自主研发的一套先进的光模块设计体系，它集成了最新的光电转换技术、精密制造工艺以及高效的散热管理方案，确保光模块在极端环境下依然能够保持稳定的性能输出。该架构在设计之初就充分考虑了光模块的散热性、电磁兼容性以及环境适应性，为光模块的稳定运行提供了坚实的基础。芯瑞科技专利产品（专利号：ZL 2023 2 2383952.3）
常规光模块在军品中的使用方法
01
常见使用场景一
在军用设备中，由于密闭机箱， 设备面板需要使用到 FC 或 GJB599 系列光连接器， 从光模块到设备面板连接器至少需要一次光连接器对接， 一端的损耗为 0.5~1.5dBm，两端对接的损耗为 1~3dBm，传输距离缩短为 2~ 6km。
02
常见使用场景二
在标准插板的机箱结构(例如 VPX、CPCI 或其他自定义标准机箱结构) 中， 光连接器如果在设备后面，光电转换模块在前插单元板上，如果考虑到维修性， 需要增加光背板连接器。
这样的设计在设备内部的光互连就是 3 个 (如上图中的①②③)，单端带来 的损耗就是 1.5~4.5dBm，损失的传输距离是 3~9km，可见损耗是相当惊人的。因此，需要优化内部光电转换设计， 降低内部光连接器互连过多带来的严重损耗。
航插式（青龙架构）光模块的使用方法
安装方法：
一、直接安装在机箱或面板上；
二、电连接方法：
1、通过Pin脚直接焊接或通过柔板焊接；
2、通过柔性PCB+微矩形连接器直接扣连。
01
优化设备内部光电转换的解决方案
如上图所示，这样设计后，军用设备与民用设备的效果相同，设备内部不再有光纤互连， 降低了设备内部设计复杂度， 优化了内部工艺， 提升了传输可靠性， 提供了设备 光纤传输距离。
02
节省设备内部和PCB 空间解决方案
相对原来传统方案节省了 30%~50%的内部空间，这对于小型化设备非常有 利，也提高了设备的可靠性。
由于模块直接安装在机箱上，无需做额外散热设计。

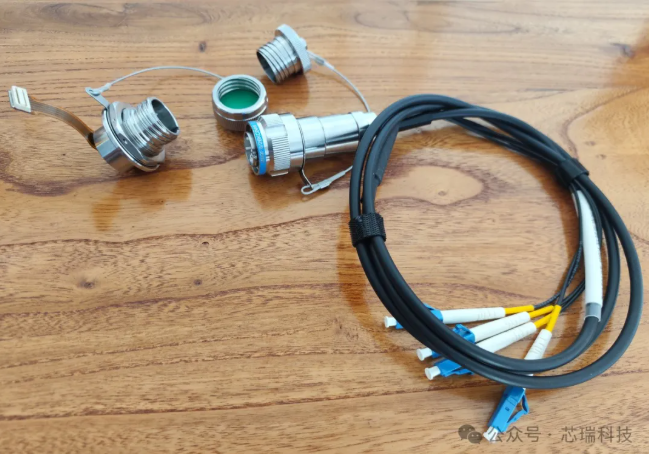

航插式（青龙架构）光模块部分产品展示
收发一体式155M航插单、多模模块
传输速率：155M；
波长：850nm，1310nm，1550nm，CWDM波长；
传输距离：0~160km；
接头形式：J599航插接口；
通道数量：1收1发一体型，2收2发一体型；
采用电子灌胶，抗振动性最高可达弹载级别；
可支持Pin脚连接和柔板连接两种联接形态；
收发一体式1.25G航插单、多模模块
传输速率：1.25G；
波长：850nm，1310nm，1550nm，CWDM波长；
传输距离：0~120km；
接头形式：J599航插接口；
通道数量：1收1发一体型，2收2发一体型；
采用电子灌胶，抗振动性最高可达弹载级别；
收发一体式2.5G航插单、多模模块
传输速率：2.5G；
波长：850nm，1310nm，1550nm，CWDM波长；
传输距离：0~120km；
接头形式：J599航插接口；
通道数量：1收1发一体型，2收2发一体型；
采用电子灌胶，抗振动性最高可达弹载级别；
这是一种自光模块发明后有史以来可靠性最高的光模块
超高抗振动性——轻松满足弹载级要求；
超高密封性——轻松实现气密、水密、油密要求；
超高工作温度——轻松提升工作温度10度以上；
超高静电特性——轻松保证4级静电适应能力；
超低功耗——轻松降低10%以上的功耗；
超少转接点——轻松降低链路衰减1dbm以上
这是一种为客户显著降低成本的光模块
超高集成度——轻松为用户节约布板空间5c㎡+；
超高散热性——轻松为用户节约模块散热成本；
超高简约性——轻松为用户节约走纤空间和成本。
